DEI差分線路驅動器DEI3182A

發布時間：2022-02-08 17:19:54 瀏覽：3985

DEI DEI3182A是款完整的差分線路驅動器IC。當數據A=數據B或數據同步或時鐘信號為低電頻時，驅動器將輸出強行為電壓空電平(0V±250mV)。DEI3182A致力于滿足ARINC429標準規定，其輸出升高和下降時間可利用選擇外部電容器（CA或CB）實行調節，輸出電壓范圍可利用外部增加的VREF信號實行調節。所有的邏輯輸入和同步控制輸入都兼容TTL/CMOS。

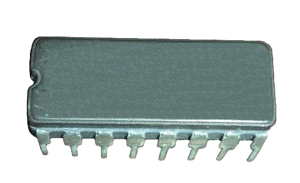

DEI3182A選用結隔離雙極工藝技術在單片IC上創建。內部偏置電源電路中的SiCr電阻器提供穩定的偏置電流量和更嚴苛的輸出阻抗容差。DEI3182A選用16管腳陶瓷側釬焊DIP封裝形式，可訂購MIL-STD-883B老化屏蔽。DEI3182A包含三個主要功能塊。第一個模塊是用作解碼ARINC時鐘、數據同步和數據輸入的數字部分。該模塊選用這些輸入并將數據傳輸到電荷泵電源電路。第二個功能塊是電荷泵電源電路，用作控制輸出波形以及時序特性。這是利用用已知電流量對電容器實行充電和放電來實現的。電容可由用戶選擇，連接在CA或CB管腳與地之間。傳輸速率選擇管腳（數字輸入）可以設置升高和下降時間。如果此管腳接地，則元器件以高速傳輸運行。如果用戶沒有需要數據速率轉換的應用程序，建議使用此模式。DEI3182A的最后一個功能塊包括一個電壓跟隨器和一個大功率輸出差分放大器。電壓跟隨器緩解出現在充電帽上的信號，并將鏡像信號提供給差分放大器以驅動ARINC線。

差分放大器提供兩種不同的輸出：AmpA、AmpB和OutA、OutB。輸出AmpA和AmpB是功率放大器的直接輸出。輸出OutA和OutB包括添加的37.5Ω串聯電阻，利用將功率放大器的輸出阻抗與電纜的75Ω阻抗相匹配，最大限度地減少總線反射。AmpA和AmpB可用作自定義設備的輸出阻抗。這些輸出還可用作增強元器件的驅動能力。例如，驅動標準規定30nF|| ARINC規范中定義的400Ω負載。所有的輸出都利用連接在輸出管腳和電源線之間的二極管保護免受電壓尖峰的影響。

特征

可調式上升和下降時間；

低電源電流量；

能夠驅動30nF|| 400Ω；

數字可選擇的12.5或100kbit/sec數據速率；

可調式輸出電壓擺幅；

輸出過壓保護；

耐短路故障；

TTL和CMOS兼容輸入；

MIL-STD-883B老化篩選可用；

封裝選項：16LSBDIP、16LCERDIP、28LCLCC；

直接替換Fairchild/Raytheon RM3182A；

深圳市立維創展科技有限公司，優勢提供DEI高端芯片訂購渠道，部分準備有現貨庫存。

詳情了解DEI請點擊：http?: //www.dgqunlong.com/public/brand/53.html

部分＃	溫度范圍	產品包裝類型	輸出電阻
DEI3182A-CMB	-55 到 125	16 CERDIP	37.5
DEI3182A-CMS	-55 到 125	16 CERDIP	37.5
DEI3182A-DMB	-55 到 125	16 SB DIP P	37.5
DEI3182A-DMS	-55 到 125	16 SB DIP P	37.5
DEI3182A-EMB	-55 到 125	28 CLCC P	37.5
DEI3182A-EMS	-55 到 125	28 CLCC P	37.5
