Ampleon C5H3438N110D功率GaN晶體管3.3-5.0GHz
發布時間:2024-11-07 09:03:57 瀏覽:2521
Ampleon C5H3438N110D是110W GaN Doherty射頻功率晶體管,專為基站應用設計,工作頻率范圍為3400 MHz至3800 MHz。

產品特性
緊湊封裝:采用8 mm x 8 mm的QFN封裝,節省空間,便于集成。
5G mMIMO優化:專為5G大規模多輸入多輸出(mMIMO)應用優化,提高信號處理效率。
高效率Doherty配置:采用Doherty放大器配置,提高功率效率,降低能耗。
寬帶操作:設計用于寬帶操作,適應不同頻率的信號放大需求。
內部匹配:內部匹配設計簡化了布局和使用,無需額外的外部匹配網絡。
數字預失真能力:具有優秀的數字預失真(DPD)能力,提高信號質量和系統性能。
應用領域
適用于3400 MHz至3800 MHz頻率范圍內的基站射頻功率放大。
適用于多載波應用,滿足現代通信系統對高帶寬和高數據速率的需求。
技術參數
頻率范圍:3400 MHz至3800 MHz。
輸出功率:在5 dB增益壓縮下,名義輸出功率為110W。
漏源電壓(VDS):在平均功率17W時為48V。
功率增益(Gp):在平均功率17W時,功率增益范圍為13.6至15 dB。
漏極效率(ηD):在平均功率17W時,漏極效率范圍為55%至62%。
Ampleon是一家全球領先的射頻和功率半導體解決方案提供商,提供包括射頻功率放大器、收發器、射頻開關、驅動電路和功率控制器等在內的廣泛產品線,適用于4G LTE、5G NR基礎設施、廣播、工業等多個領域,深圳市立維創展科技有限公司優勢分銷Ampleon產品線,歡迎咨詢了解。
推薦資訊
TV03系列是wi2wi(PDI)推出的高性能電壓控制溫度補償晶體振蕩器(VCTCXO),適用于5G/6G通信、汽車電子、衛星通信、雷達及工業自動化等高精度時序應用,提供10.000~52.000MHz頻率范圍(可定制),并具備±0.5ppm高溫度穩定性、±5~±15ppm壓控拉頻范圍和低相位噪聲(如26MHz下1kHz偏移-135dBc/Hz),封裝尺寸僅3.2×2.5×1.0mm,支持1.8~3.3V供電及快速啟動(≤2ms),同時可定制特殊頻點、溫度范圍和封裝以滿足特定需求。

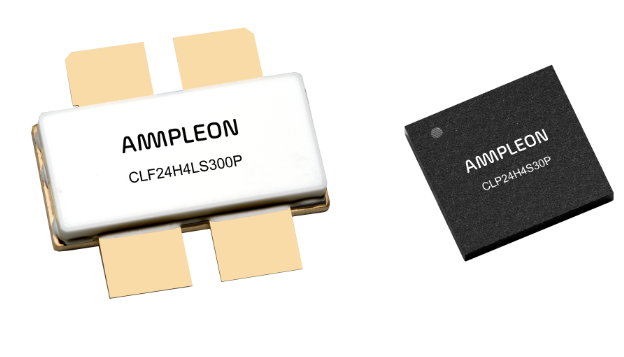

Ampleon CLP24H4S30P是一款采用GaN-on-SiC HEMT技術的30W高效功率晶體管,工作頻段為2.4-2.5GHz ISM頻段,專為連續波(CW)應用優化設計。該產品適用于工業加熱/干燥系統、商用/家用微波設備、醫療治療設備及科研儀器等領域。
