JANTX1N6080玻璃功率軍標整流二極管Microsemi
發布時間:2024-11-21 09:40:08 瀏覽:2300
| ELECTRICAL CHARACTERISTICS @25℃ unless otherwise specified | ||||||||
| TYPE | WORKING PEAK REVERSE VOLTAGE VRWM | MAXIMUM FORWARD VOLTAGE (PULSED) | PULSED TEST CURRENT | AVERAGE RECTIFIED CURRENT lo @TL=70℃ | AVERAGE RECTIFIED CURRENTlo @TA=55℃ | MAXIMUM REVERSE CURRENT lk@VRwM | MAXIMUM REVERSE RECOVERY TIME* tr | MAXIMUM SURGE CURRENT lFSM |
| VF @ lF | ||||||||
| VOLTS | VOLTS | AMPS | AMPS | AMPS | μA | ns | AMPS | |
| 1N6073 | 50 | 2.04 | 9.4 | 3.0 | 0.85 | 1.0 | 30 | 35 |
| 1N6074 | 100 | 2.04 | 9.4 | 3.0 | 0.85 | 1.0 | 30 | 35 |
| 1N6075 | 150 | 2.04 | 9.4 | 3.0 | 0.85 | 1.0 | 30 | 35 |
| 1N6076 | 50 | 1.76 | 18.8 | 6.0 | 1.3 | 5.0 | 30 | 75 |
| 1N6077 | 100 | 1.76 | 18.8 | 6.0 | 1.3 | 5.0 | 30 | 75 |
| 1N6078 | 150 | 1.76 | 18.8 | 6.0 | 1.3 | 5.0 | 30 | 75 |
| 1N6079 | 50 | 1.50 | 37.7 | 12.0 | 2.0 | 10.0 | 30 | 175 |
| 1N6080 | 100 | 1.50 | 37.7 | 12.0 | 2.0 | 10.0 | 30 | 175 |
| 1N6081 | 150 | 1.50 | 37.7 | 12.0 | 2.0 | 10.0 | 30 | 175 |
1N6073至1N6081系列是由Microsemi生產的超快速恢復玻璃功率整流器。這些整流器是軍用級別的,符合MIL-PRF19500/503標準,專為高可靠性應用設計,確保在關鍵應用中不會出現故障。
產品特性
JEDEC注冊系列:1N6073至1N6081是JEDEC注冊的標準系列。
無空洞密封玻璃封裝:采用無空洞玻璃封裝,提供更高的可靠性和耐用性。
三重鈍化:增強了器件的穩定性和耐用性。
內部“Category I”冶金鍵合:提供了更強的機械和電氣連接。
軍用級別認證:1N6074和1N6075型號提供JAN、JANTX和JANTXV認證,符合MIL-PRF-19500/503標準。
篩選選項:根據MILPRF-19500,提供進一步篩選選項,包括JAN、JANTX、JANTXV或JANS,通過添加MQ、MX、MV或SP前綴。
表面貼裝配置:提供表面貼裝MELF封裝配置,通過添加“US”后綴。
應用領域
軍事和高可靠性應用:適用于軍事設備和其他需要高可靠性的場合。
開關電源:適用于需要極快速開關和低正向損耗的開關電源。
其他需要快速開關的應用:包括需要高正向浪涌電流能力、低熱阻和控制雪崩的峰值反向功率能力的應用。
技術參數
工作峰值反向電壓:從50V到150V不等。
額定電流:3A、6A和12A(在70°C時)。
正向浪涌電流能力:35A、75A和175A(在25°C時,8.3ms半正弦波)。
熱阻:根據不同型號,熱阻從5.0°C/W到17.5°C/W不等。
封裝類型:提供軸向引線和表面貼裝MELF封裝。

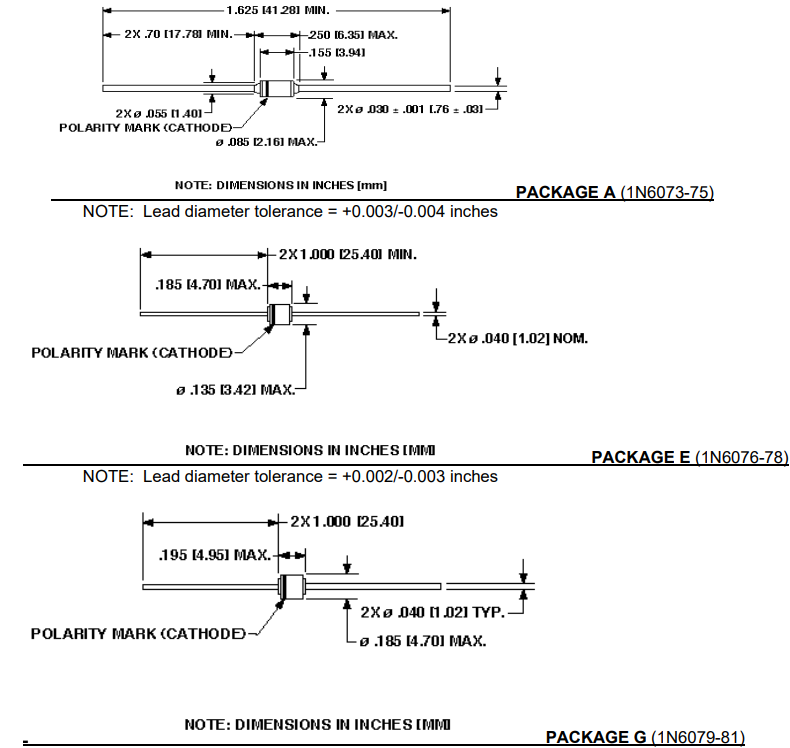

封裝和尺寸

Microsemi 是美國高可靠性電子元器件廠商,其軍級二三級管產品,被廣泛應用于全球高端市場,深圳市立維創展科技有限公司,授權代理銷售Microsemi軍級二三級產品,大量原裝現貨,歡迎咨詢。
