AirBorn VSRAM-04-30-50-04-G PCB直角高速/高密度連接器接頭
發布時間:2025-09-03 09:02:53 瀏覽:2038
AirBorn verSI 系列(versatile connectors with high-speed signal integrity)是一種開放式引腳場連接器,專為高速/高密度/信號完整性的差分串行總線應用設計。
·支持 100Ω 和 85Ω 差分阻抗
·提供 高可靠性 和 靈活連接方案(單端、差分、電源、接地均可集成)
·PCB 安裝(垂直/直角/加固型)
·標準灌封(potting) 增強耐用性
關鍵性能參數
差分插入損耗:-0.25 dB @ 5 GHz / -3 dB @ 16 GHz
差分回波損耗:-20 dB @ 5 GHz / -6 dB @ 14 GHz
差分阻抗:100Ω ±10% @ 50 ps 上升時間
差分偏移:< 2 ps
接觸電阻:≤ 20 mΩ
額定電流:2 A(最大)
工作溫度:-55°C 至 +125°C
耐久性:2500 次插拔周期
振動/沖擊:20g(振動)/ 50g(沖擊)
材料與工藝
接觸件材料:
公頭:磷青銅(ASTM B103)或鈹銅(ASTM B768)
母頭:鈹銅(ASTM B194)
鍍層:局部鍍金(50μ″,ASTM B488) + 鎳底層
絕緣體:玻璃填充液晶聚合物(LCP,ASTM D5138)
灌封材料:Frey Eng. CF3003-80 絕緣化合物
硬件:不銹鋼(ASTM A484/A582),鈍化處理
訂購指南:
更多AirBorn 連接器相關型號及產品信息可咨詢立維創展。
推薦資訊

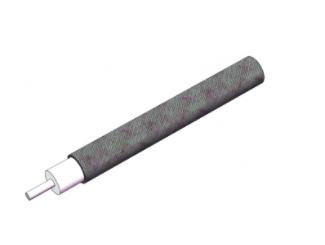

應用EZ Form?的EZ-FlexFormable?電線電纜,錯綜復雜的圖紙和高昂的彎曲專用工具已成為過去。EZ FlexFormable?電線電纜的銅錫復合外導體提供與實心護套半剛性電線電纜相同的100%屏蔽,但能夠輕松地根據您的規格尺寸手動成型。

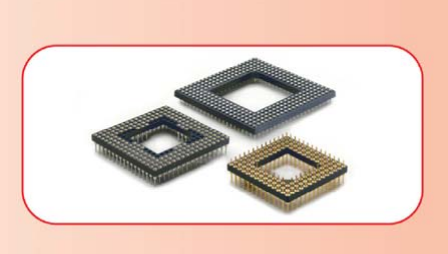

ANDON?引腳柵極插座和PGA電源適配器是高引腳數微控制器的理想選擇。ANDON提供了最廣泛的規范封裝形狀,從5x5到26x26,及其由USOM設計的PCAA插座。ANDON 適用于解決PCA插座的插接和拔出力的挑選包含獨占1盎司的極低力觸點。規范絕緣子選用耐超高溫尼龍46,適用于紅外線、熱對流和波峰焊接。自定義PGA插座提供厚玻璃epoy FR-4或聚酰亞胺制作而成的絕緣子。諸多終端和引腳長度基本都是可以使用的。
