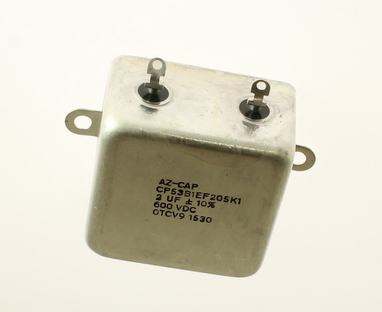

Arizona Capacitors CP53系列單/雙/三電容器CP53B1EF205K1
發布時間:2025-11-12 09:17:49 瀏覽:248
Arizona Capacitors CP53系列 是專為高可靠性設計的金屬外殼油浸式電容器,適用于嚴苛環境(-55°C至+85°C)。其核心特點包括:
密封結構:采用金屬外殼(鍍錫鋼)和硅橡膠壓縮端子,實現完全氣密封裝,防止油滲漏和濕氣侵入。
介質材料:特殊處理的礦物油浸漬,確保電容穩定性及耐高溫性能。
多電容單元:支持單電容、雙電容(獨立絕緣)和三電容(外殼接地)配置,靈活適配不同電路需求。

關鍵特性
工作溫度:-55°C ~ +85°C
容差范圍:±10%(K級)、±20%(M/V級,需調整型號后綴)
額定電壓;500V DC
電容值范圍:0.05pF ~ 2.4pF(常見型號)
端子類型:硅橡膠壓縮端子,防腐蝕、抗震動
安裝方式:帶安裝法蘭的金屬外殼,機械強度高

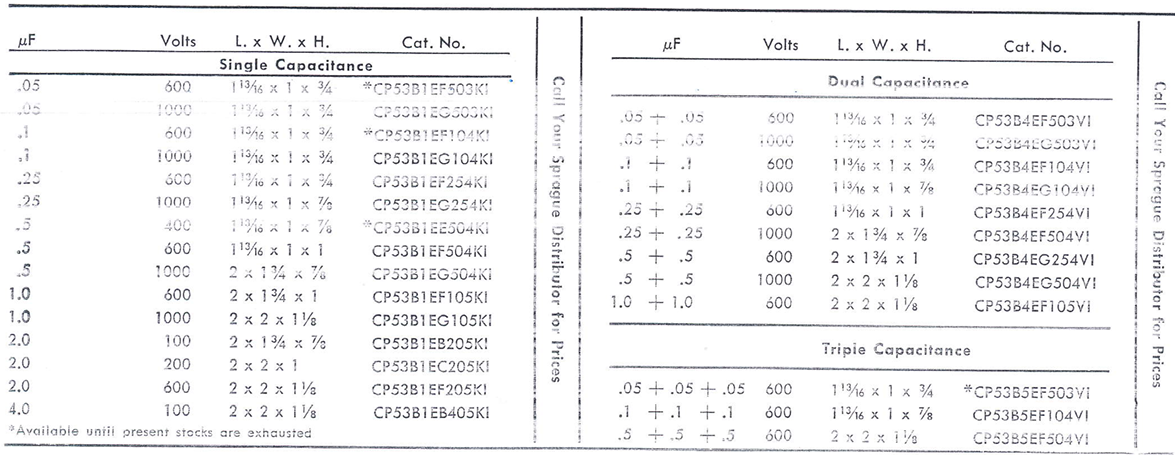

典型型號與規格

| μF | Volts | Cat.No. |
| 單電容 | ||
| 0.05 | 600 | CP53B1EF503K1 |
| 0.05 | 1000 | CP53120503K1 |
| 0.1 | 600 | CP5381EP104K1 |
| 0.1 | 1000 | CP53B1EG104KI |
| 0.25 | 600 | CP53B1EF254KI |
| 0.25 | 1000 | CP53B1EG254KI |
| 0.5 | 400 | CPS3B1EE504K1 |
| 0.5 | 600 | CP53B1EF504K1 |
| 0.5 | 1000 | CP53B1EG504K1 |
| 1 | 600 | CP53B1EF105K1 |
| 1 | 1000 | CP53B1EG105K1 |
| 2 | 100 | CP53B1E8205K1 |
| 2 | 200 | CP53B1EC205K1 |
| 2 | 600 | CP53B1EF205K1 |
| 4 | 100 | CP5381EB405K1 |
| 雙電容 | ||
| .05 +.05 | 600 | CP53B4EF503V1 |
| .05 +.05 | 100 | CP53B4EG503V1 |
| .1+.1 | 600 | CP53B4EF104V1 |
| .1+.1 | 1000 | CP53B4EG104V1 |
| .25+ .23 | 600 | CP53B4EF254V1 |
| .25+.25 | 1000 | CP53B4EF504V1 |
| .5+.5 | 600 | CP53B4EG254V1 |
| .5+.5 | 1000 | CP53B4EG504V1 |
| 1.0 +1.0 | 600 | CP53B4EF105V1 |
| 三電容 | ||
| .05 +.05 +.05 | 600 | CP53B5EF503V1 |
| .1+.1+.1 | 600 | CP53B5EF104V1 |
| .5 +.5+.5 | 600 | CP53B5EF504V1 |

Arizona Capacitors是Electro Technik公司旗下的一個品牌,專注于制造和供應高壓聚酯/紙介電容器和玻璃或陶瓷管狀電容器。這些產品以其高電壓耐受性(1,000至20,000 VDC)、大電容范圍(高達0.5000微法拉)和多種容差選項而聞名,廣泛應用于工業、軍事和醫療設備等高壓電路中,深圳市立維創展科技有限公司,授權代理銷售 ARIZONA產品,并提供技術支持。
