OH4610LF-020.0M Connor Winfield OCXO振蕩器
發布時間:2025-11-19 09:14:45 瀏覽:236
OH4系列是由Connor Winfield公司研發的高精度恒溫晶體振蕩器(OCXO)和恒溫壓控晶體振蕩器(OCVCXO),采用14引腳DIP封裝,適用于對頻率穩定性要求極高的應用場景。本系列產品提供固定頻率(OCXO)和可調頻率(OCVCXO)兩種選項,覆蓋6.4MHz~40MHz頻率范圍,并可根據需求定制更高頻率型號。
OH4系列廣泛應用于通信基站、精密儀器、衛星導航、測試測量設備、5G網絡同步系統等關鍵領域,符合ITU-T G.8262/G.8263標準。

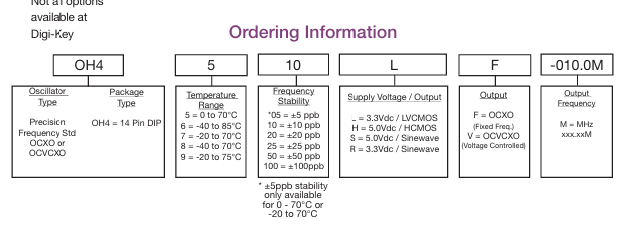

型號選型指南

| 型號示例 | 頻率 | 穩定度 | 溫度范圍 | 供電 | 輸出類型 |
| OH4610LF-010.0M | 10MHz | ±10ppb | -40~85°C | 3.3V | LVCMOS |
| OH4525S-020.0M | 20MHz | ±25ppb | -20~75°C | 5.0V | 正弦波 |
| OH4050LF-025.0M | 25MHz | ±5ppb | 0~70°C | 3.3V | LVCMOS |
核心優勢
1. 超低頻率漂移,穩定可靠
頻率穩定度:±5ppb(最優型號,0~70°C或-20~70°C)
老化率:首年僅±0.3ppb,20年總漂移±1.5ppm
溫度補償范圍:-40°C~85°C(可選多種溫區)
2. 多種輸出模式可選
LVCMOS(3.3V):高速數字信號輸出,上升/下降時間≤6.5ns
HCMOS(5.0V):兼容更高電壓邏輯電平
正弦波(Clipped Sine):低諧波失真,適用于射頻應用
3. 可調頻率(OCVCXO)
壓控調節范圍:
3.3V型號:0.3V~3.0V(斜率3.7ppm/V)
5.0V型號:0.5V~4.5V(斜率2.5ppm/V)
輸入阻抗:100kΩ,兼容標準電壓控制電路
4. 堅固耐用,適應嚴苛環境
抗震能力:10Hz~500Hz,10G峰值振動
抗沖擊:1500G,0.5ms半正弦波沖擊
密封性:通過MIL-STD-202氟油檢漏測試
典型應用
5G/4G基站同步(滿足ITU-T G.8262同步要求)
衛星通信與導航(GPS/北斗授時系統)
測試測量?jī)x表(頻譜分析儀、原子鐘校準)
工業自動化控制(PLC、高精度時序管理)
軍事與航空航天(雷達、電子對抗系統)
更多Connor-Winfield晶振產品可咨詢立維創展。
