210-0603,210-0508 MTI-MILLIREN 210系列OCXO 14 Pin DIP封裝
發布時間:2025-12-10 09:14:19 瀏覽:165

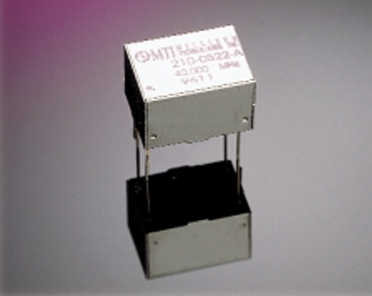

MTI-milliren公司的210系列OCXO產品是一款14引腳雙列直插式(DIP)封裝的微型恒溫晶體振蕩器(OCXO)。


產品定位:可替代14引腳DIP時鐘振蕩器或TCXO,適用于對性能要求高的場景。
產品特點:低功耗(25°C時連續功耗≤0.70W)、具備STRATUM III性能、低相位噪聲。
應用領域:STRATUM III、電信、微波無線電、V - SAT終端、GPS接收器、SONET時鐘、儀器儀表等。
性能參數
頻率范圍:32KHz ~ 120MHz。
熱穩定性:1.00E - 07 ~ 1.00E - 06。
工作溫度:-40°C ~ +85°C。
輸出類型:HCMOS/ACMOS、TTL/CMOS。
電源電壓:+5 ~ +15V(DC)。
調諧電壓:+0.50 ~ +10V(DC)。
型號參數
| Short Term Stability | dF/dV | dF/dL | Time (Min) | Warm Up | Warm Up Power (W) | Continuous Power (W) @25°C | Tuning (Min) | MTI Model # |
| dF/F | ||||||||
| 1.00E-10 | 5.00E-08 | 2.00E-08 | 15 | 1.00E-07 | 2.5 | 0.7 | ±5.00E-06 | 210-0595 |
| 1.00E-10 | 5.00E-08 | 2.00E-08 | 15 | 1.00E-07 | 2.5 | 0.7 | ±5.00E-06 | 210-0663 |
| 1.00E-10 | 5.00E-08 | 2.00E-08 | 15 | 1.00E-07 | 2.5 | 0.7 | ±5.00E-06 | 210-0501 |
| 5.00E-10 | 2.00E-07 | 1.00E-07 | 15 | 1.00E-07 | 2.5 | 0.7 | ±5.00E-06 | 210-0507 |
| 5.00E-10 | 2.00E-07 | 1.00E-07 | 15 | 1.00E-07 | 2.5 | 0.7 | ±8.00E-06 | 210-0506 |
| 1.00E-09 | 2.00E-07 | 2.00E-07 | 15 | 1.00E-07 | 2.5 | 0.7 | ±5.00E-06 | 210-0508 |
| 1.00E-09 | 1.00E-07 | 5.00E-08 | 15 | 1.00E-07 | 2.5 | 0.7 | ±8.00E-06 | 210-0664 |
| 1.00E-09 | 1.00E-07 | 5.00E-08 | 15 | 1.00E-07 | 2.5 | 0.7 | ±5.00E-06 | 210-0520 |
| 1.00E-09 | 1.00E-07 | 5.00E-08 | 15 | 1.00E-07 | 2.5 | 0.7 | ±5.00E-06 | 210-0661 |
| 1.00E-08 | 5.00E-07 | 1.00E-07 | 15 | 1.00E-07 | 2.5 | 0.7 | ±5.00E-06 | 210-0662 |
| 1.00E-08 | 5.00E-07 | 1.00E-07 | 15 | 1.00E-07 | 2.5 | 0.7 | ±5.00E-06 | 210-0577 |
| 1.00E-08 | 5.00E-07 | 1.00E-07 | 15 | 1.00E-07 | 2.5 | 0.7 | ±5.00E-06 | 210-0599 |
| Frequency MHz | Crystal Cut | Thermal Stability* | Aging Rate per Day | Aging Rate per Year | Output | Phase Noise @ offsets (dBc/Hz) | |||||
| 1Hz | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | ||||||
| 9.6 | AT | 5.00E-07 | 5.00E-09 | 5.00E-07 | 7dBm Sine | -60 | -90 | -120 | -150 | -155 | -155 |
| 10 | AT | 5.00E-07 | 5.00E-09 | 5.00E-07 | HCMOS | -70 | -100 | -125 | -140 | -145 | -150 |
| 10 | AT | 5.00E-07 | 5.00E-09 | 5.00E-07 | 7dBm Sine | -60 | -90 | -120 | -150 | -155 | -155 |
| 12.8 | AT | 5.00E-07 | 5.00E-09 | 5.00E-07 | 7dBm Sine | -60 | -90 | -115 | -140 | -150 | -150 |
| 13 | AT | 5.00E-07 | 5.00E-09 | 5.00E-07 | 7dBm Sine | -60 | -90 | -115 | -140 | -150 | -150 |
| 16.384 | AT | 5.00E-07 | 5.00E-09 | 5.00E-07 | 7dBm Sine | -55 | -85 | -115 | -140 | -150 | -150 |
| 38.88 | AT | 5.00E-07 | 5.00E-09 | 5.00E-07 | HCMOS | -55 | -85 | -115 | -140 | -150 | -150 |
| 50 | AT | 5.00E-07 | 5.00E-09 | 5.00E-07 | 7dBm Sine | -50 | -80 | -110 | -140 | -150 | -150 |
| 65.536 | AT | 5.00E-07 | 5.00E-09 | 5.00E-07 | 7dBm Sine | -45 | -75 | -105 | -135 | -145 | -150 |
| 77.76 | AT | 5.00E-07 | 5.00E-09 | 5.00E-07 | 7dBm Sine | -40 | -70 | -100 | -130 | -140 | -150 |
| 80 | AT | 5.00E-07 | 5.00E-09 | 5.00E-07 | 3dBm Sine | -40 | -70 | -100 | -130 | -140 | -150 |
| 100 | AT | 5.00E-07 | 5.00E-09 | 5.00E-07 | 5dBm Sine | -40 | -70 | -100 | -130 | -140 | -150 |
更多MTI-milliren品牌產品信息可咨詢立維創展。
