Rogers RO3210? 高頻層壓板電路材料:10.2介電常數
發布時間:2025-12-15 09:29:53 瀏覽:165

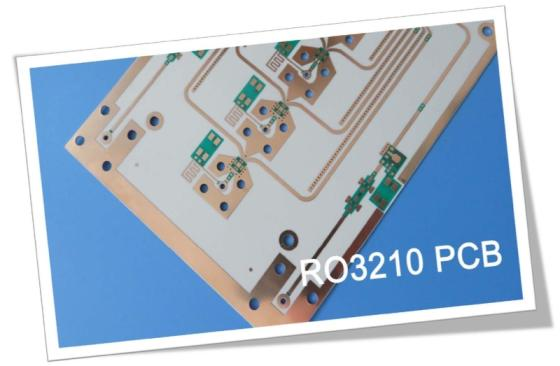

RO3210? 是一種陶瓷填充的高頻電路材料,屬于 Rogers 公司的 RO3200? 系列。采用玻璃纖維編織增強。

技術規格
| 屬性 | 典型值 | 方向 | 單位 | 測試條件 | 測試方法 |
| 介電常數(er) | 10.2 ± 0.50 | Z | - | 10 GHz,23°C | IPC-TM-650 2.5.5.5 |
| 介電常數(設計用) | 10.8 | Z | - | 8 GHz - 40 GHz | 差分相位長度法 |
| 損耗因子(tan d) | 0.0027 | Z | - | 10 GHz,23°C | IPC-TM-650 2.5.5.5 |
| 介電常數的熱系數 | -459 | Z | ppm/°C | 10 GHz,0-100°C | IPC-TM-650 2.5.5.5 |
| 尺寸穩定性 | 0.8 | X,Y | mm/m | 條件A | ASTM D257 |
| 體積電阻率 | 10^3 | - | Ω?cm | 條件A | IPC 2.5.17.1 |
| 表面電阻率 | 10^3 | - | Ω | 條件A | IPC 2.5.17.1 |
| 拉伸模量 | 579/517 | MD/CMD | kpsi | 23°C | ASTM D638 |
| 吸水率 | <0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
| 比熱容 | 0.79 | - | J/g/K | 計算值 | - |
| 熱導率 | 0.81 | - | W/m/K | 80°C | ASTM C518 |
| 熱膨脹系數(X,Y,Z) | 13/34 | - | ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| 分解溫度(Td) | 500 | - | °C | - | TGA,ASTM D3850 |
| 顏色 | 米白色 | - | - | - | - |
| 密度 | 3 | - | g/cm3 | - | - |
| 銅剝離強度 | 11 | - | pli | 1 oz. EDC,焊接漂浮后 | IPC-TM-2.4.8 |
| 阻燃性 | V-0 | - | - | - | UL 94 |
| 無鉛工藝兼容性 | 是 | - | - | - | - |
標準規格
厚度: 0.025" (0.64mm)、0.050" (1.28mm)
標準面板尺寸: 12"×18" (305×457mm)、24"×18" (610×457mm)
標準銅箔選項: ? oz (17μm)、1 oz (35μm)、2 oz (70μm) 電沉積銅
典型應用場景
汽車電子:碰撞預警系統、GPS衛星天線
通信基礎設施:5G基站、毫米波微帶貼片天線
衛星通信:直播衛星高頻頭、數據回傳系統
工業設備:遠程抄表模塊、高功率背板
