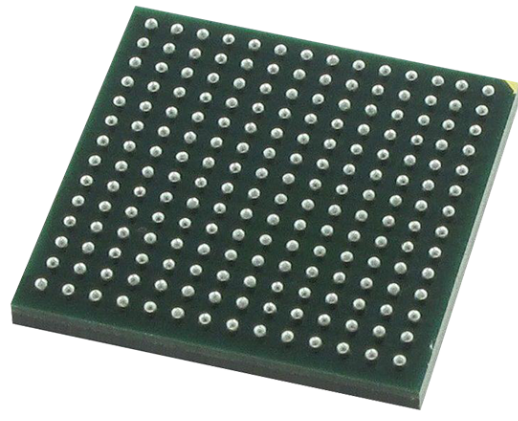

Broadcom PEX8696,PEX8680,PEX8664,PEX8649 PCIe Gen-2交換芯片
發布時間:2025-12-23 09:46:24 瀏覽:63

Broadcom ExpressLane PEX-86xx 系列是面向服務器、存儲和通信平臺的 PCIe Gen-2 交換芯片組,強調“多主機、高帶寬、無阻塞”三大賣點,該系列共 4 顆不同 lane 數/端口數的料號,核心信息如下:
產品型號與規模
PEX8696:96-lane、24-port(最高規格)
PEX8680:80-lane、20-port
PEX8664:64-lane、16-port
PEX8649:48-lane、12-port
關鍵特性
完全符合 PCIe 2.0(5 GT/s)規范,向下兼容 PCIe 1.1 。
多主機(Multi-Host)架構:最多 8 個上行 Host 端口,可工作在 1+1 或 N+1 故障轉移模式,實現主控冗余與 I/O 共享 。
片上非透明端口(NT):支持雙主機失效接管與心跳監控,無需額外 FPGA/PHY 做 failover 。
支持 x16 寬端口配置,單顆芯片即可替代多顆小交換級聯,降低延遲、功耗與板面積 。
硬件組播(Multicast):一次 DMA 即可把數據并發送到多個 Endpoint,顯著減輕 CPU 負載并節省內存帶寬 。
Cut-through 轉發,x16?x16 最大延遲 176 ns;內部無阻塞交換矩陣,全雙工總原始帶寬最高 1 Tbps(PEX 8696) 。
集成 visionPAK 診斷套件:可實時查看眼圖、注入錯誤、回環測試、監控包流量,加速調試與系統驗證 。
performancePAK:含 Read-Pacing、動態緩存池分配等 QoS 機制,優化多主機場景下的上行帶寬利用率 。
典型應用
機架/刀片服務器、GPU/FPGA 擴展背板、NVMe JBOF、電信級冗余控制平面、高端游戲/工作站等需要高 lane 數、高可靠 PCIe 交換的場合。
如需更高帶寬,可選Broadcom PCIe Gen 5/6 產品(PEX-8900、PEX-90144 等)。
Broadcom博通是全球基礎架構解決方案的技術領導者。博通成立于美國特拉華州,總部位于加利福尼亞州圣何塞。博通主要提供產品如:存儲、光通信、PCIe等。
深圳市立維創展科技有限公司,優勢渠道分銷Broadcom產品,價格和現貨資源優勢明顯,歡迎咨詢。
