Linear Systems J500系列電流調節二極管0.192mA至5.6mA
發布時間:2026-01-05 09:14:06 瀏覽:56
SST500系列是由Linear Integrated Systems設計的高精度電流調節二極管(Current Regulative Diode, CRD),適用于需要穩定電流源的應用場景。該系列可替代Vishay/Siliconix的SST502系列,提供更優的性能和一致性。

核心功能:在寬電壓范圍內維持恒定電流,無需額外偏置電路。
典型應用:測試儀器、醫療設備、傳感器偏置電路、LED驅動等。
關鍵參數
電流范圍:0.192mA (SST500) ~ 5.6mA (SST511)
動態阻抗: (Zd)0.07MΩ (SST511) ~ 15MΩ (SST500)
工作電壓最高:50V(POV)

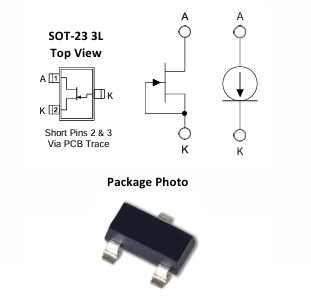

封裝:SOT-23 3引腳(引腳2和3需短接)
工作溫度:-55°C ~ 150°C(結溫)
持續功耗:350mW
正向電流(連續):20mA
反向電流(峰值):50mA
型號選型指南
| PART | Forward Current3IF(mA) | Dynamic Impedance4Zd(MΩ) | Knee Impedance | Limiting Voltage5VL(V) | |||||
| VF= 25V | VF= 25V | Zk(MΩ) | IF= 0.8IF(min) | ||||||
| VF= 6V | |||||||||
| MIN | NOM | MAX | MIN | TYP | TYP | TYP | MAX | ||
| SST500 | 0.192 | 0.24 | 0.288 | 4 | 15 | 2.5 | 0.4 | 1.2 | |
| SST501 | 0.264 | 0.33 | 0.396 | 2.2 | 10 | 1.6 | 0.5 | 1.3 | |
| SST502 | 0.344 | 0.43 | 0.516 | 1 | 2.7 | 0.7 | 0.6 | 1.5 | |
| SST503 | 0.448 | 0.56 | 0.672 | 0.7 | 2 | 0.5 | 0.7 | 1.7 | |
| SST504 | 0.6 | 0.75 | 0.9 | 0.5 | 1.5 | 0.4 | 0.8 | 1.9 | |
| SST505 | 0.8 | 1 | 1.2 | 0.4 | 1 | 0.3 | 0.9 | 2.1 | |
| SST506 | 1.12 | 1.4 | 1.68 | 0.3 | 0.8 | 0.2 | 1.1 | 2.5 | |
| SST507 | 1.44 | 1.8 | 2.16 | 0.2 | 0.6 | 0.12 | 1.3 | 2.8 | |
| SST508 | 1.9 | 2.4 | 2.9 | 0.1 | 0.4 | 0.08 | 1.5 | 3.1 | |
| SST509 | 2.4 | 3 | 3.6 | 0.09 | 0.3 | 0.06 | 1.7 | 3.5 | |
| SST510 | 2.9 | 3.6 | 4.3 | 0.08 | 0.3 | 0.04 | 1.9 | 3.9 | |
| SST511 | 3.8 | 4.7 | 5.6 | 0.07 | 0.2 | 0.03 | 2.1 | 4.2 | |
立維創展優勢代理Linear Systems產品,價格優惠,歡迎咨詢。
