JQL射頻與微波環形器/隔離器100 MHz–120GHz五大封裝選型指南
發布時間:2026-01-09 09:08:12 瀏覽:87

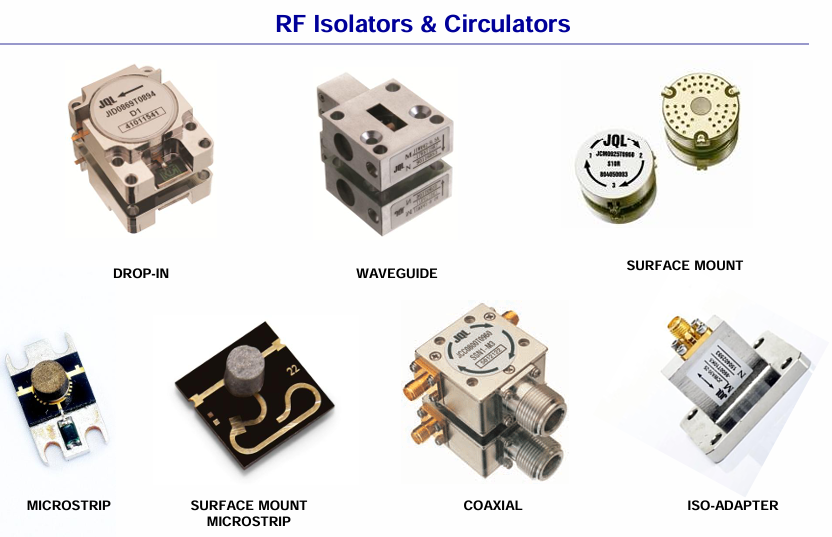

產品類型:涵蓋同軸、嵌入式(Drop - In)、表面貼裝、微帶、波導等多種類型的鐵氧體環形器和隔離器。
頻率范圍:從100 MHz到120 GHz,全頻段覆蓋 VHF、UHF、TETRA、GSM、ISM、UMTS、LTE、5G、L/S/C/X/Ku/K/Ka/E/W 波段等所有通信和雷達頻段。

1.同軸環形器和隔離器
頻率:100 MHz到28 GHz。
功率:平均功率高達500 W。
接口:N、SMA、K-Connector
優勢:可做單結或高隔離雙結結構,交貨周期短,支持定制。
用途:基站、測試系統、大功率放大器保護。
2.嵌入式環形器和隔離器(Drop - In)
頻率:100 MHz到40 GHz。
結構:單結或雙結高隔離設計,直接焊接在腔體或 PCB 上。
用途:雷達 T/R 組件、大功率射頻前端。
3.表面貼裝環形器和隔離器
頻率:350 MHz–30 GHz
功率:連續 200 W,脈沖 800 W
尺寸:X 波段僅 6.35 mm,可回流焊。
亮點:
– 5G NR、小基站、RFID 讀寫器專用低互調系列:
? UHF-RFID(840–953 MHz):插損 0.2 dB,IMD –85 dBc,隔離 28 dB
? 2.4–2.6 GHz:插損 0.35 dB,IMD –85 dBc,隔離 20 dB
用途:高密度 Massive-MIMO、RFID 便攜式讀寫器。
4.微帶環形器和隔離器
頻率:5 GHz到36 GHz。
功率:平均功率高達20 W。
尺寸:X 波段 6.35 mm,可直接集成到微波基板。
用途:Ka 波段相控陣雷達、點對點毫米波鏈路。
5.波導環形器和隔離器
頻率:4.4 GHz到100 GHz。
功率:平均功率高達350 W。
波導規格:WR187、WR112、WR90、WR75、WR62、WR51、WR42、WR34、WR28、WR22、WR18、WR14、WR10。
高隔離度(高達28 dB)。
低插入損耗(如30 GHz時為0.3 dB)。
性能:30 GHz 插損 0.3 dB,隔離度最高 28 dB
用途:毫米波通信、E/W 波段雷達、射電天文。
JQL Technologies是一家領先的射頻和微波設備制造商,公司主要設計和生產高性能射頻/微波組件,包括濾波器、隔離器與環行器、定向耦合器、功率分配器/合路器、混合器、終端等。深圳市立維創展科技有限公司,優勢代理銷售JQL產品,歡迎咨詢。
