Norsat ELMTBKU系列Ku波段2W/3W/4W BUC上變頻器
發布時間:2026-01-15 08:56:38 瀏覽:30
Norsat International Inc. 推出的 Element 系列 Ku 波段上變頻功率放大器 (BUC) 。該系列產品提供 2W、3W 和 4W 三種功率選項,專為衛星通信提供創新的解決方案。

一、. 產品系列
該系列包含三個主要型號:ELMTBKU002 (2W)、ELMTBKU003 (3W) 和 ELMTBKU004 (4W)。
| 型號 | 輸出功率 (標稱) | 1dB壓縮點最小輸出功率 (P1dB) | 飽和輸出功率最小值 (Psat) |
| ELMTBKU002 | 2W | ≥ 33 dBm | ≥ 33.5 dBm |
| ELMTBKU003 | 3W | ≥ 34 dBm | ≥ 34.3 dBm |
| ELMTBKU004 | 4W | ≥ 36 dBm | ≥ 36.5 dBm |
二、 關鍵性能規格
1. 射頻特性
發射頻率范圍:
標準頻段 (S): 14.0 - 14.5 GHz
擴展頻段 (E): 13.75 - 14.5 GHz
本振頻率 (L.O.):
標準頻段:13.05 GHz
擴展頻段:12.80 GHz
中頻頻率范圍 (IF):
標準頻段:950 - 1450 MHz
擴展頻段:950 - 1700 MHz
增益:
典型值 55 dB,最小值 50 dB,最大值 60 dB。
增益平坦度:
全頻帶內:≤ 4.0 dB (峰峰值)
任意 40 MHz 內:≤ 1.5 dB (峰峰值)
全溫范圍內:≤ 4.0 dB (峰峰值)
輸出雜散:
帶內:≤ -60 dBc
帶外:≤ -50 dBc
噪聲功率密度:
發射時:-80 dBm/Hz
接收時:-156 dBm/Hz
輸入/輸出駐波比 (VSWR): ≤ 2.0 : 1 (最大值)
相位噪聲 (SSB,最大值):
100 Hz偏移: -60 dBc/Hz
1 kHz偏移: -70 dBc/Hz
10 kHz偏移: -80 dBc/Hz
100 kHz偏移: -90 dBc/Hz
1 MHz偏移: -100 dBc/Hz
2. 物理與接口特性
輸入接口 (防水): Type F (75Ω) 或 Type N (50Ω) 連接器。
輸出接口 (防水): WR-75 開槽波導。
外形尺寸: 128.4 mm (長) × 95.1 mm (寬) × 58.3 mm (高) / 5.05 in × 3.74 in × 2.29 in。
重量: 700 克 (1.54 磅)。
3. 電氣與環境特性
輸入電壓: +15V 至 +24V DC,通過中頻電纜供電。
功耗 (最大值):
ELMTBKU002: 18W
ELMTBKU003: 18W
ELMTBKU004: 35W
外部參考頻率: 10 MHz 正弦波,輸入電平 -5 至 +5 dBm。
工作溫度: -40°C 至 +55°C。
存儲溫度: -40°C 至 +80°C。
濕度: 0-100% 冷凝。

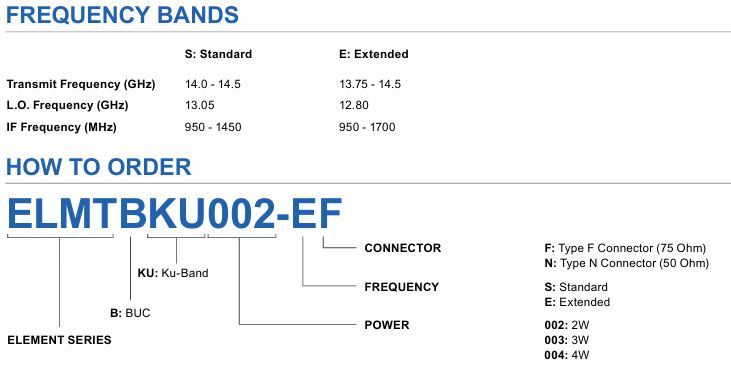

4. 訂購信息
產品型號可通過其編碼識別,例如 ELMTBKU002-EF 表示 Element 系列、Ku 波段、2W 功率、擴展頻率并使用 Type F 連接器。

Norsat公司是通信解決方案的提供商,公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資,Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司,優勢代理銷售Norsat產品,歡迎咨詢。
