Ampleon公司的 CLL3H0914L-700 是一款氮化鎵射頻功率晶體管， 工作頻率范圍為 0.9 至 1.4 GHz。它提供 700 W 的輸出功率和 17 dB 的功率增益，漏極效率超過 58%。該晶體管基于 GaN-SiC HEMT 技術，具有出色的效率、熱阻和堅固性，適用于短脈沖和長脈沖應用。它需要 50 V 的直流電源。該晶體管采用預匹配陶瓷法蘭封裝，尺寸為 1.335 x 0.785 x 0.067 英寸，適用于航空電子應用。
選型：

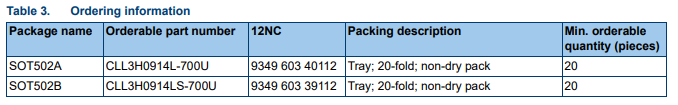

CLL3H0914L-700; CLL3H0914LS-700
L波段內部預匹配GaN-SiC HEMT
CLL3H0914L-700 和 CLL3H0914LS-700 是 700 W 內部預匹配的射頻 GaN-SiC HEMT 功率晶體管，可在 0.9 GHz 至 1.4 GHz 的頻率范圍內使用。這些器件具有出色的效率、耐熱性和耐用性，適用于短脈沖和長脈沖應用。

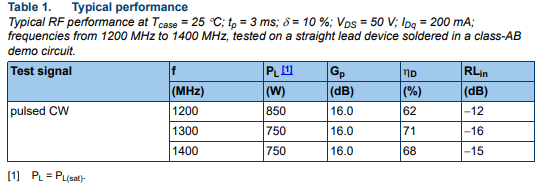

參數
| 象征 | 參數 | 條件 | 最小值 | 典型值/否 | 麥克斯 | 單位 |
|---|---|---|---|---|---|---|
| f范圍 | 頻率范圍 | 900 | 1400 | 兆赫 | ||
| PL（1分貝） | 1 dB增益壓縮時的標稱輸出功率 | 750 | W | |||
| 測試信號：脈沖射頻 | ||||||
| VDS | 漏源電壓 | [0] | 50 | V | ||
| Gp | 功率增益 | PL= 725 瓦 [0] | 15 | 17 | 分貝 | |
| ηD | 排水效率 | PL= 725 瓦 [0] | 58 | 65 | % | |
| PL | 輸出功率 | PL（3分貝） [0] | 725 | 800 | W | |
| RL系列在 | 輸入回波損耗 | PL= 725 瓦 [0] | -10 | 分貝 | ||
| P下垂（脈沖） | 脈沖壓降功率 | PL= 725 瓦 [0] | 0.1 | 分貝 | ||
固定信息
| 針 | 象征 | 描述 | 簡化的輪廓 | 圖形符號 |
|---|---|---|---|---|
| 1 | D | 排水 |  |  |
| 2 | G | 門 | ||
| 3 | S | 源 |
特點和優(yōu)勢:
700W 內部預匹配 GaN-SiC HEMT，頻率范圍為 0.9 GHz 至 1.4 GHz，具有內部穩(wěn)定網絡
低熱阻
出色的堅固性
960 MHz 至 1215 MHz 和 1030 MHz 的高效率短脈沖參考設計，適用于航空電子應用
1.2 GHz 至 1.4 GHz 的高效率長脈沖參考設計
