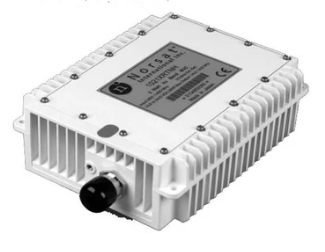

Norsat 1021XRTFH 2W Ku波段非反相BUC
發布時間:2025-12-25 09:07:52 瀏覽:63
Norsat1021XRTFH 是一款 2 W Ku 波段非倒相 BUC,體積小、重量輕、低噪聲,可提升系統容量百倍,專為基站回傳、油氣監控、車載/海事便攜站等苛刻 VSAT 場景設計。

規格
Output frequency: 14.00 to 14.50 GHz
Input frequency :950 to 1450 MHz
Output P1dB minimum: 33.0 dBm
L.O. frequency: 13.05 GHz
Input VSWR maximum: 2.0 : 1
Output VSWR maximum: 2.1 : 1
Phase noise (SSB) maximum:
-70 dBc/Hz at 1 kHz
-80 dBc/Hz at 10 kHz
-90 dBc/Hz at 100 kHz
External reference signal frequency: 10 MHz
Power requirements :+14.5 to +24V supplied through center conductor of IF cable
Power consumption maximum: 26 W

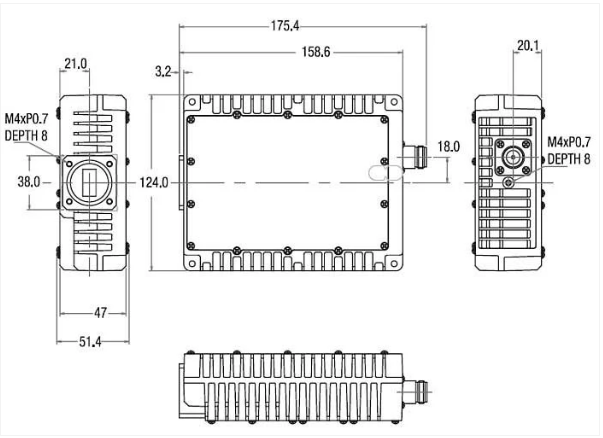

Dimensions:
176 (L) x 124 (W) x 52 (H) mm
(6.9 x 4.9 x 2.0 in)
Weight: 1.8 kg / 4.0 lb
External reference level: -5 to + 5 dBm
10 MHz external reference
phase noise maximum:
-125 dBc/Hz at 100 Hz
-135 dBc/Hz at 1 kHz
-140 dBc/Hz at 10 kHz
Gain (including variation over temperature and frequency): 50 dB min,60 dB max
Gain stability over temperature ±2.25 dB at any constant frequency
Gain stability in-band at any constant temperature:
±1.0 dB in any 54 MHz band
±2.25 dB over full 500 MHz band

Norsat公司是通信解決方案的提供商,公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資,Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司,優勢代理銷售Norsat產品,歡迎咨詢。
