20W C波段BUC:Norsat ELMTBC020-SN
發布時間:2025-12-25 09:11:31 瀏覽:72

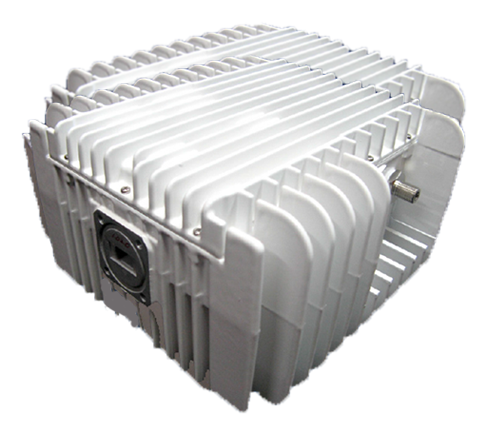

Norsat ELMTBC020-SN 是一款 20 W、C 波段室外型 Block Upconverter(BUC),主要面向 VSAT、衛星新聞采集(SNG)等上行鏈路場景。


頻率與增益
輸出頻率:5.850 – 6.425 GHz(標準 C 波段)
輸入中頻:950 – 1 525 MHz(L 波段)
本振:4.90 GHz
小信號增益:~60 dB(典型)
增益平坦度:≤1.5 dB(54 MHz 內);≤4 dB(全波段)
功率與線性
額定輸出功率:20 W / 43 dBm(飽和)
P1 dB:≥43 dBm
帶內雜散:≤-60 dBc;帶外雜散:≤-50 dBc
接口與供電
射頻輸入:N 型(50 Ω)
射頻輸出:CPR-137G 波導(可選法蘭)
監控/供電:單根 Ethernet/MS 線,+85 – +265 V AC 寬壓供電,內置 RS-485/232 遠程 M&C
環境與機械
工作溫度:-40 °C – +60 °C
濕度:100 % 冷凝
防護等級:IP54

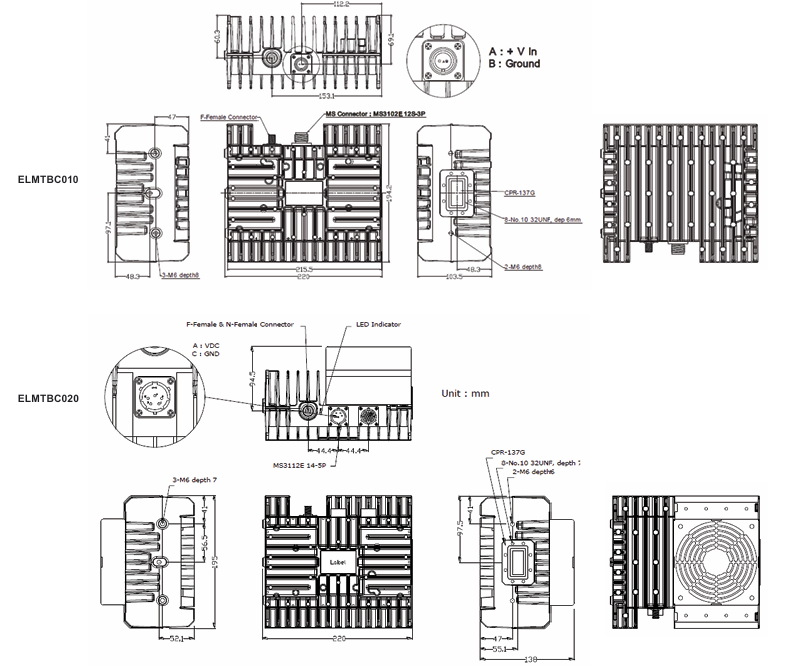

尺寸/重量:≈ 220 × 195 × 138 mm,約 3.8 kg(不含安裝件)
典型應用
便攜式 VSAT、車載動中通、應急通信、小型 SNG 上行
可快速與 1.0 – 1.8 m C 波段天線配套,實現 2 – 8 Mbps 上行鏈路
Norsat公司是通信解決方案的提供商,公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資,Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司,優勢代理銷售Norsat產品,歡迎咨詢。
