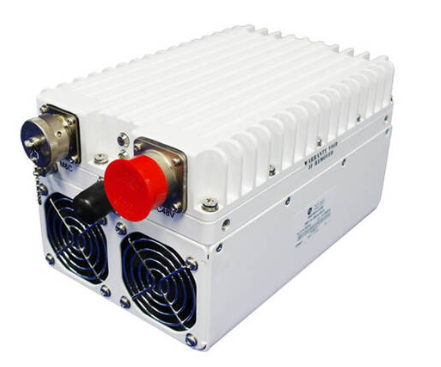

Norsat MEDIBKU040S Ku波段40W上變頻器
發布時間:2026-01-13 08:55:01 瀏覽:81

1. 產品概述
產品名稱: MEDIBKU040S
產品類型: Ku波段上變頻器
額定輸出功率: 40W (飽和功率最小值 46 dBm)
產品系列: MEDIAN 系列 BUC
制造商:Norsat International Inc.
2. 關鍵性能參數
頻率范圍:
輸出頻率: 14.0 – 14.5 GHz
本振頻率: 13.05 GHz
輸入頻率: 950 – 1450 MHz
增益:
標稱增益: 65 dB
增益平坦度:
全標準頻帶內:±1.5 dB
全擴展頻帶內:±2.0 dB
36 MHz 帶寬內:±0.5 dB
增益溫度穩定性: ±1.5 dB
增益調節范圍: 20 dB
相位噪聲 (SSB,最大值):
1 kHz 偏移:-73 dBc/Hz
10 kHz 偏移:-83 dBc/Hz
100 kHz 偏移:-93 dBc/Hz
1 MHz 偏移:-103 dBc/Hz
線性度與雜散:
三階互調 (IM3):
在額定功率回退 3 dB 時:25 dBc
在額定功率回退 6 dB 時:30 dBc
輸出雜散: -55 dBc (最大值)
電壓駐波比:
輸入 VSWR: 1.5:1
輸出 VSWR: 1.25:1
參考信號:
外部參考頻率: 10 MHz
參考信號電平: -5 dBm 至 +5 dBm
3. 電氣與功率參數
輸入電壓: +36 至 +72 VDC (標稱 48 VDC)
可選:通過同軸電纜饋電 (IFL) 提供 48 VDC
功耗:
額定功率時:300W
額定功率回退 3 dB 時:270W
4. 物理與機械特性
尺寸 (長 x 寬 x 高): 206 mm x 136 mm x 117 mm
重量: 4.5 kg
工作溫度: -30°C 至 +55°C
連接器:
射頻輸入: Type-N, 母頭
射頻輸出: WR75-G (帶槽波導)
監控與控制: PT02E-14-19P (對應 MS3112 系列)
直流電源輸入: MS3102E-10SL-4P (文檔機械圖部分提及)
指示燈: 紅色、黃色 LED
散熱方式: 強制風冷 (機械圖標注進風口與出風口)

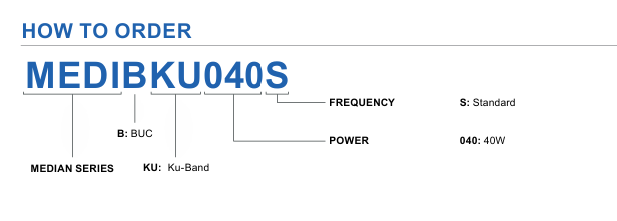

5. 訂購信息

Norsat公司是通信解決方案的提供商,公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資,Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司,優勢代理銷售Norsat產品,歡迎咨詢。
